Тема 4. Информационное моделирование предметной области при построении ЭИС. Информационное моделирование при построении СОД.ч.2



Совокупность подобных показателей – может быть логично выражена в виде набора или одной таблицы в зависимости от вложенности СЕИ.

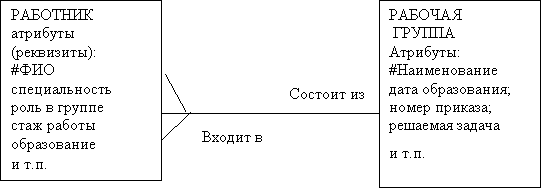

Описание показателей или целого документа в терминах показателей (СЕИ) может дополнять или быть дополнено другим выразительным средством логического моделирования ПО – моделью сущность-связь (ER). Фрагмент подобной модели может выглядеть следующим образом (рис.4.2). Здесь представлены две сущности - “Работник” и “Рабочая группа”, отметим, что графическое изображение выполнено в нотации Баркера – одной из возможных нотаций (нотация – суть язык графических изображений) диаграмм “сущность-связь”, т.е. ERD (подробнее см. [Калянов, 2002; Вендров, 2000]).










Рис.4.2. Диаграмма сущность-связь

Третьим компонентом информационного моделирования в СОД являются математические модели, описывающие вычислительные задачи в ЭИС: формулы взаимосвязи между показателями (реквизитами-основаниями), позволяющие по одним данным вычислить значения других параметров.
Примечание: Например, для вычисляемых показателей применяются следующие модели, позволяющие по значениям частных (хранимых) показателей f1, f2, f3 и т.п. вычислить значения комплексного показателя F:
1. Аддитивная модель:
F = f1 + f2.
Кроме аддитивной модели можно говорить еще и о разностной модели, когда знак «+» заменяется на знак «–».
2. Мультипликативная модель:
F = f1 × f2.
3. Кратная модель:
F = f1 /f2.
4. Смешанные (комбинированные) модели:
F = (f1 + f2) f3;
F = (f1 × f2) / f3;
F = (f1 + f2) / f3;
F = f1 /( f2 + f2).

Отметим, что сегодня наиболее распространенными являются реляционные БД, применительно к которым и рассматривается представление экономической информации в виде показателей и реквизитов. Более подробно о представлении данных в БД можно прочитать практически в любом учебнике по тематике баз данных (про многомерные БД и хранилища данных можно прочитать в [Корнеев, 2001; Арихипенков, 2002]). Можно предположить, что относительно новая парадигма объектно-ориентированных баз данных (см. например, [Кирсен, 2001]) позволит в более свободной форме интегрировать в СОД сведения, включающие как структурированные данные в виде наборов показателей, так и менее структурированные сведения в виде документов, которые содержат различную текстовую информацию.
